CJ-Intellia Válvula de bola motorizada
Motor de alto rendimiento con válvula de bola de acero inoxidable diseñada para soportar más de 20 000 giros. Control preciso, parcial o total, desde el software.
Medidor de agua DN15 – DN40 Bove Technology
B97 VPW
Medir y cortar. Desde una pantalla, sin mandar a nadie.
Corta o restablece el servicio de forma remota y habilita esquemas de prepago. La cobranza deja de depender de que alguien vaya físicamente hasta la toma.
Hoja de datos oficial en español, sin formulario. Descárgala y compárala con lo que te esté ofreciendo alguien más.
20 000+ giros de válvula
R500 clase metrológica
16 años de batería
4 tecnologías inalámbricas LoRaWAN, Sigfox, NB-IoT y 4G
Qué es
Medidor ultrasónico con válvula de corte
Medidor ultrasónico con válvula de bola integrada accionada por motor y transmisión inalámbrica avanzada, para control remoto de válvula sin intervención en campo. Precisión de medición y control de servicio en un solo dispositivo.
Comunicación disponible
LoRaWAN Sigfox NB-IoT 4G
Dónde se usa
- Cobranza y corte remoto en organismos operadores
- Prepago de agua en fraccionamientos y vivienda social
- Condominios con historial de morosidad
- Control de tomas con restricción de suministro
Por qué este y no otro
Lo que distingue al B97 VPW
Autolimpieza programada
Rotación automática periódica que limpia la superficie de la válvula y elimina depósitos. La válvula que nunca se usa es la que se traba: esta se mueve sola.
Modo prepago
Esquema de prepago implementable sobre LoRaWAN. El servicio se habilita al pago, sin visita a la toma.
Sensor de presión opcional
Monitoreo de la presión del agua en el mismo punto de medición.
IP68 sin deformación
Recinto de material especial para lluvia, humedad alta y radiación UV directa. Sin deformación del recinto en condiciones de alta temperatura y humedad.
Antena interna o externa
Se adapta a distintos entornos de transmisión de señal según dónde quede instalado el medidor.

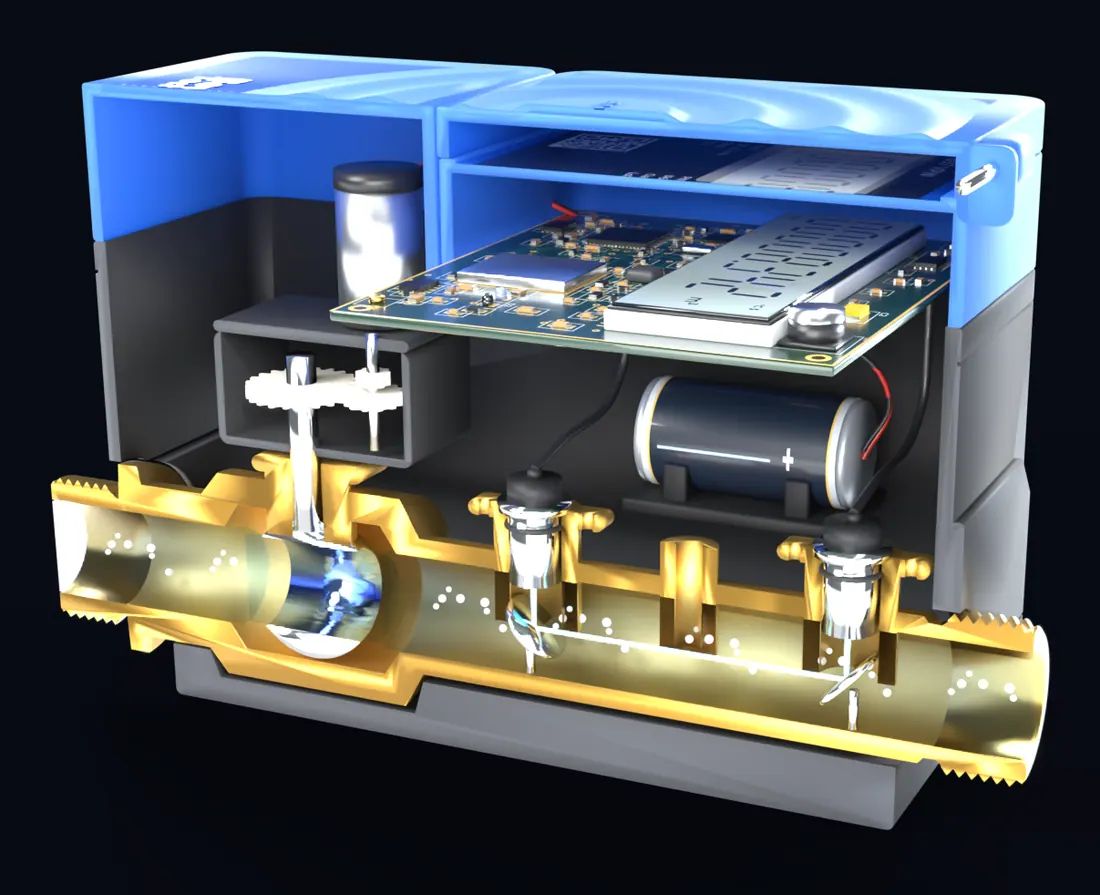

Cómo mide y cómo corta
Mide con ultrasonido, corta con una válvula de bola
A la entrada, una válvula de bola motorizada corta o restablece el servicio a distancia. Después, dos transductores se disparan pulsos de ultrasonido a favor y en contra del agua: la diferencia de tiempos es la velocidad del agua.
Llave cerrada: los pulsos llegan juntos
Los dos transductores disparan a la vez. Con el agua quieta, el pulso que va a favor y el que va en contra tardan exactamente lo mismo: el medidor registra cero.
Agua corriendo: el pulso a favor gana
El agua empuja al pulso que viaja con ella y frena al que va en contra. La diferencia, de apenas unos nanosegundos, es proporcional a la velocidad del agua; con el diámetro del tubo, el medidor calcula el caudal.
Caudal mínimo: también lo ve
Una fuga dentro del predio mueve el agua muy despacio. El B97 VPW la registra desde 0.005 m³/h (Q₁ en DN15, clase R500).
Corte a distancia: la bola gira 90°
Desde el software, el motor gira la válvula de bola de acero inoxidable y el servicio se corta sin ir a la toma; con la misma orden se restablece. Así se habilitan los esquemas de prepago.
Caudal 0 m³/h

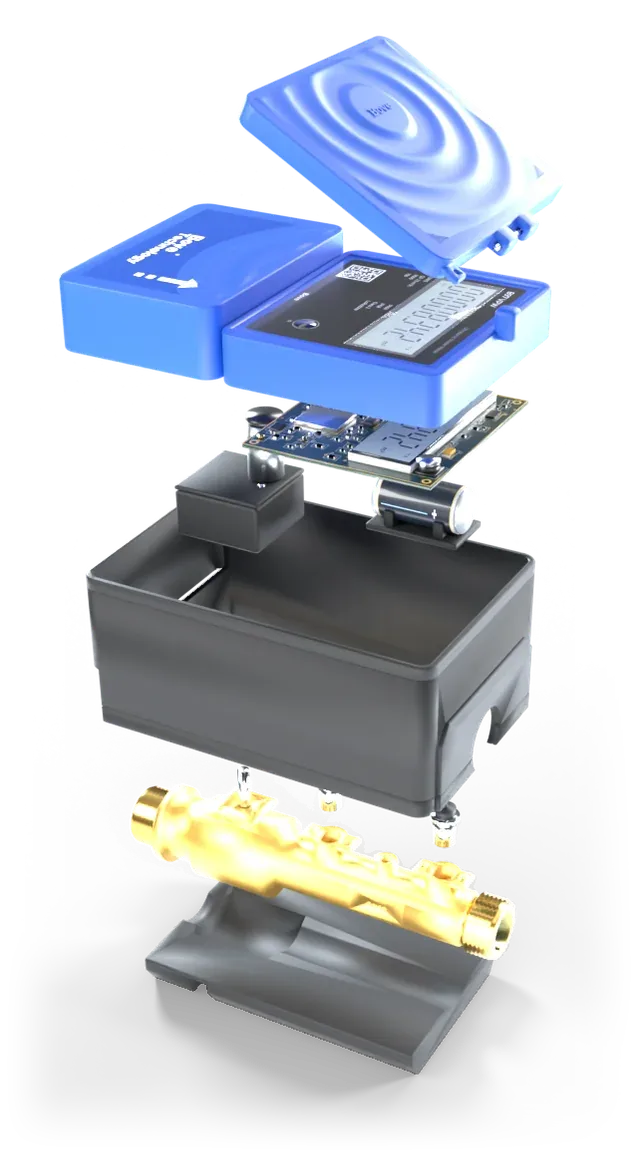

Qué hay por dentro
Un medidor y una válvula en el mismo cuerpo
Baja para desarmarlo.
Ilustración con fines explicativos
Especificaciones
Todo el dato, sin recortes
Publicamos la tabla completa del datasheet, incluidas las notas incómodas. Un proveedor que esconde especificaciones te está diciendo algo.
Variantes por diámetro
| Parámetro | B97 VPW-15 | B97 VPW-20 | B97 VPW-25 | B97 VPW-32 | B97 VPW-40 |
|---|---|---|---|---|---|
| Diámetro de tubería | DN15 | DN20 | DN25 | DN32 | DN40 |
| Q₁ (m³/h) @ R500 | 0.005 | 0.008 | 0.0126 | 0.02 | 0.032 |
| Q₂ (m³/h) | 0.008 | 0.0128 | 0.02016 | 0.032 | 0.0512 |
| Q₃ (m³/h) | 2.5 | 4.0 | 6.3 | 10 | 16 |
| Conexión | G¾" | G1" | G1¼" | G1½" | G2" |
| Longitud (mm) | 165 | 195 | 225 | 260 | 245 |
| Ancho (mm) | 90 | 100 | 90 | 90 | 90 |
| Altura (mm) | 103 | 100 | 107 | 115 | 125 |
El datasheet V3.0.0 imprime Q₂ = 0.08 m³/h para el DN15. Publicamos 0.008 m³/h por consistencia con la relación Q₂ = 1.6 × Q₁ del resto de la tabla. Confirmar con fábrica antes de usarlo en una licitación.
Características generales
| Temperatura del medio | 0.1 °C … 50/90 °C (T50 / T90) |
|---|---|
| Temperatura ambiente | 5 – 55 °C |
| Temperatura de almacenamiento | -20 – 60 °C |
| Materiales | Latón 59-1 / acero inoxidable, cubierta ASA |
| Clase metrológica | Clase 2 — R250 / R400 / R500 |
| Presión máxima de operación | 1.6 MPa |
| Pérdida de presión | ΔP ≤ 63 kPa |
| Etapa de presión | PN16 |
| Clase de protección | IP68 |
| Batería | Vida útil de 10 a 16 años |
| Almacenamiento de datos | 24/120 registros: diarios / semanales / mensuales |
| Requisitos ambientales | E1, M1, B |
| Instalación | U0D0 |
| Interfaz local | Puerto óptico |
| Sensor de presión | Opcional |
| Pantalla | LCD 8 dígitos — L / m³ / Gal (opcional) |
EN 14154 ISO 4064 OIML R49 MID NSF UV
El producto

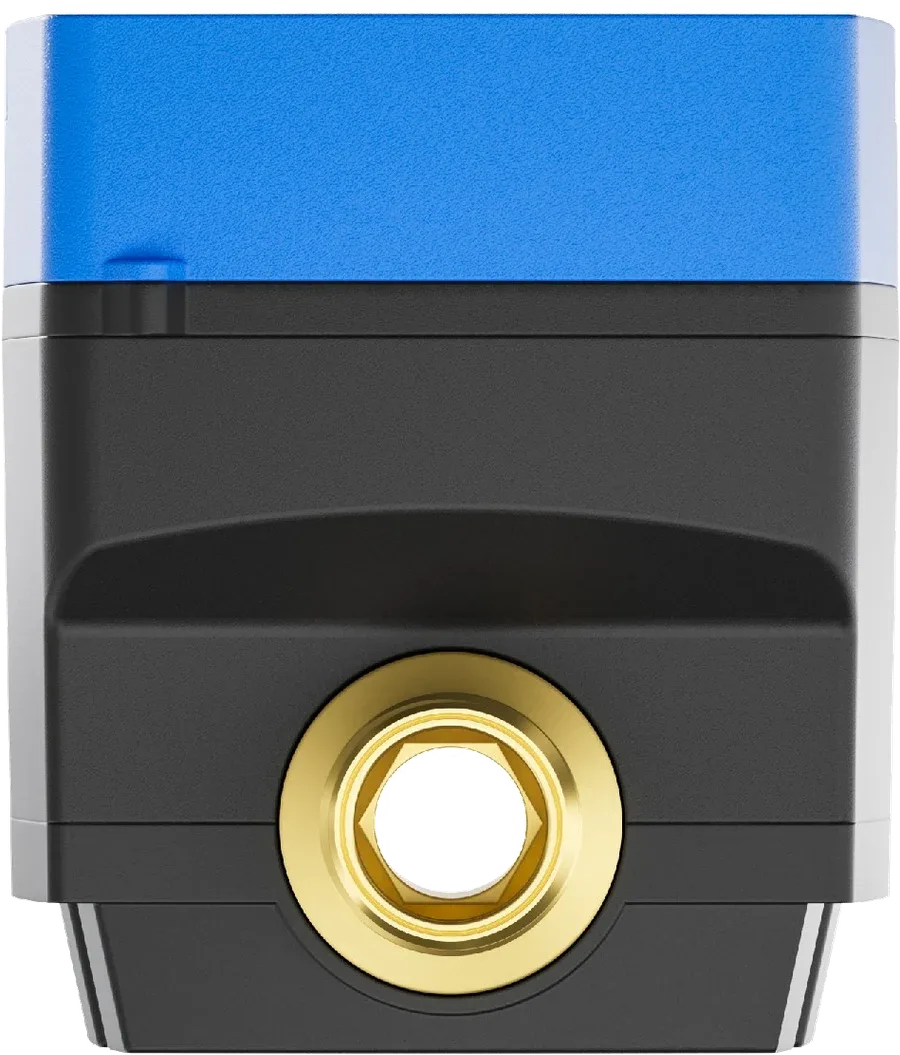

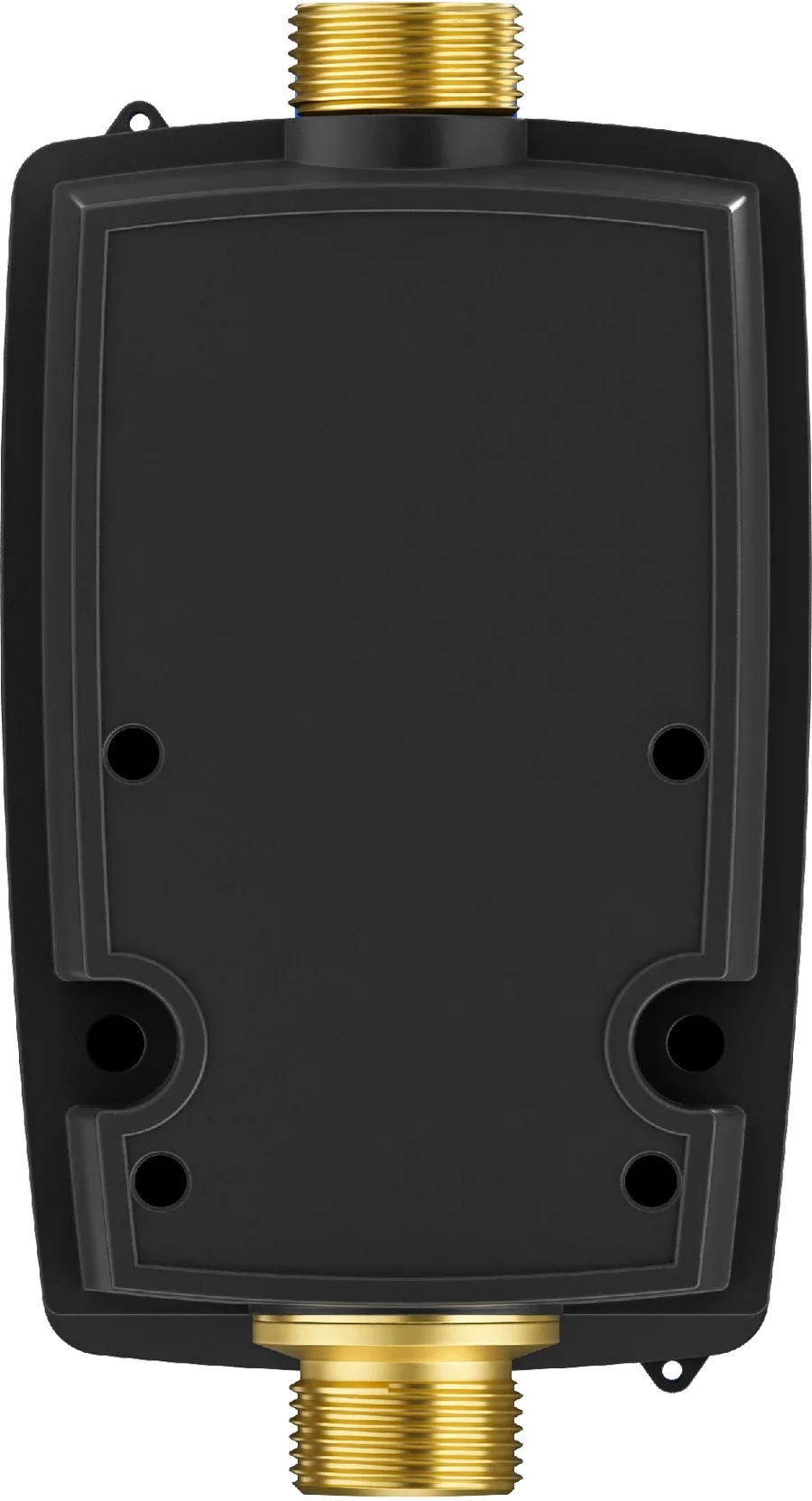

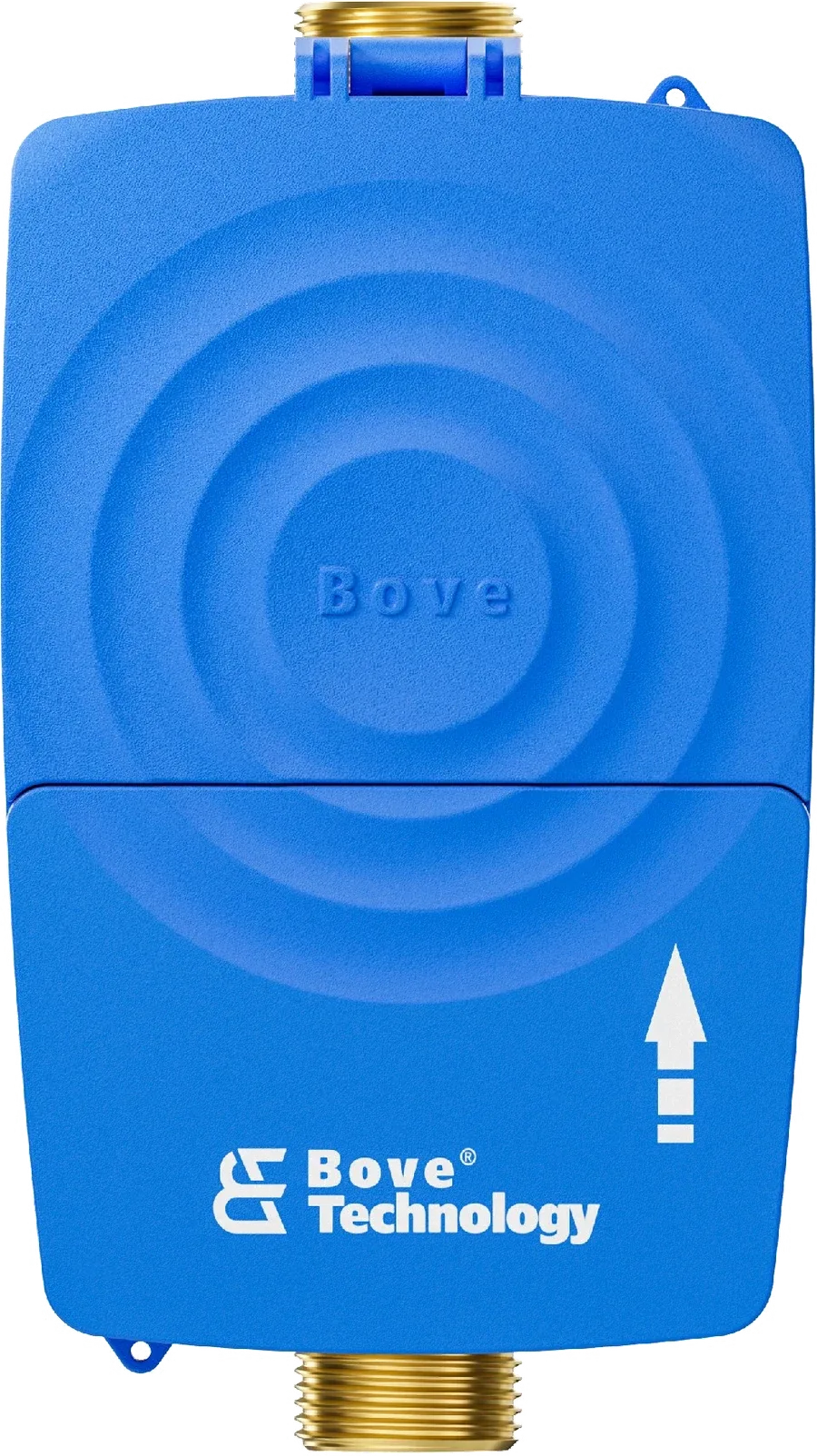

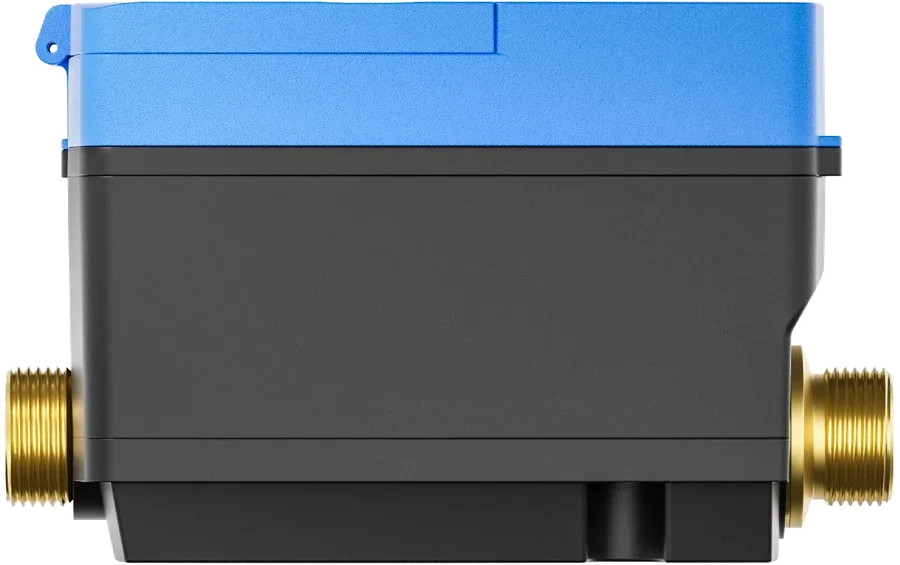

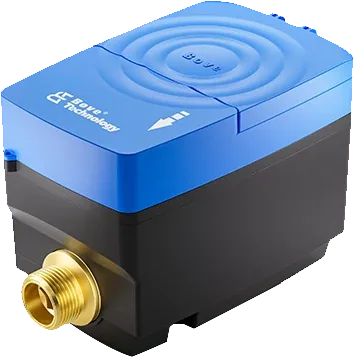

B97 VPW de cerca
