CJ-Intellia Doble juego de transductores
Mide con precisión incluso con presión de agua insuficiente. Su construcción minimiza la deposición de impurezas sobre la superficie de los transductores.
Medidor de agua DN50 – DN900 Bove Technology
B39 VW-M
Macromedición de DN50 a DN900, sin tramos rectos.
Mide el agua que entra a un sector, una planta o un pozo. Es la pieza que cierra el balance hídrico: sin macromedición, el agua no facturada es una estimación, no un dato.
Hoja de datos oficial en español, sin formulario. Descárgala y compárala con lo que te esté ofreciendo alguien más.
DN900 diámetro máximo
R500 clase metrológica R500 hasta DN500; R160 de DN600 a DN900
2 juegos de transductores
16 años de batería
Qué es

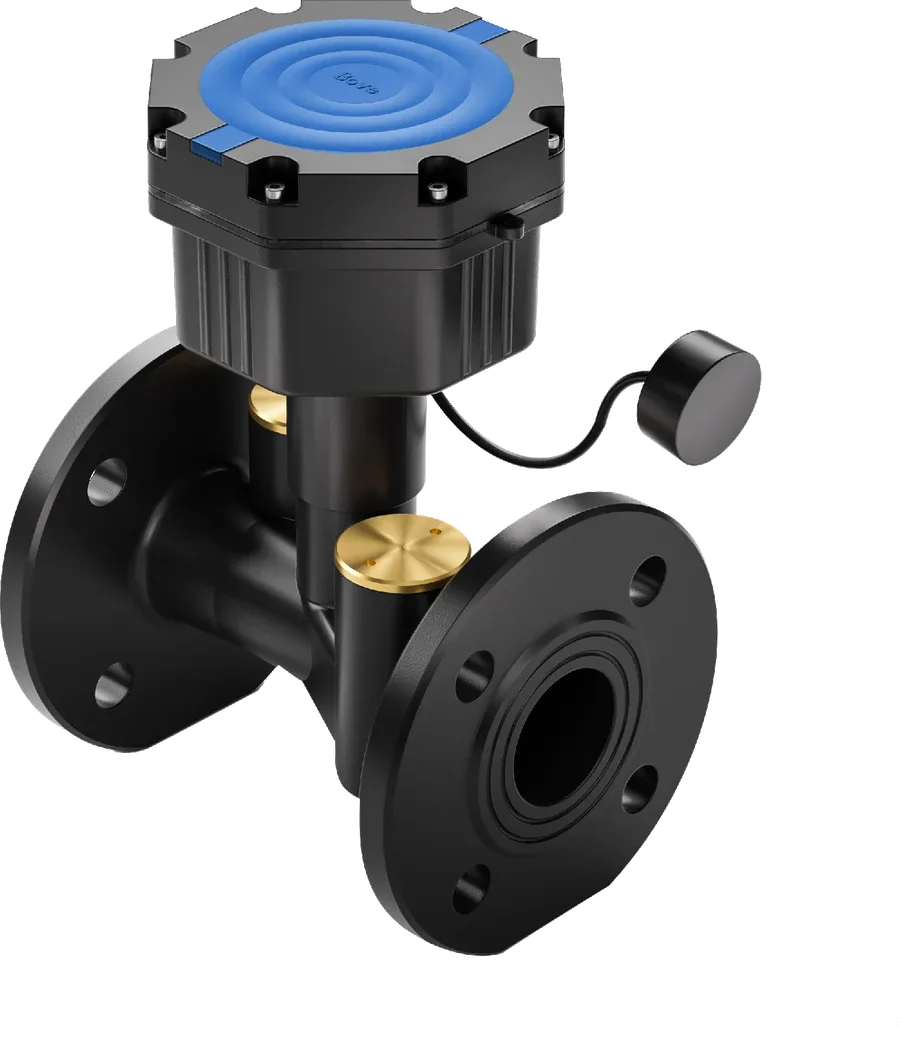

Macromedidor ultrasónico embridado
Medidor ultrasónico montado en brida con detección ultrasónica avanzada y transmisión de datos por cable e inalámbrica. Para suministro de agua industrial y urbano: reduce costos de mano de obra y mejora la eficiencia de gestión.
Comunicación disponible
M-Bus RS485 Pulse 4-20 mA LoRaWAN Sigfox NB-IoT GPRS 4G wM-Bus LoRaWAN + wM-Bus
Dónde se usa
- Balance hídrico y sectorización (DMA) en redes municipales
- Macromedición en pozos, rebombeos y tanques
- Entrada de agua a plantas industriales
- Integración a SCADA vía 4-20 mA o Modbus RS485
Por qué este y no otro
Lo que distingue al B39 VW-M
Transductores reemplazables
Tras una sumersión prolongada en agua de muy mala calidad, se sustituyen. No se pierde el medidor completo.
Hierro fundido electroforético
Sección de tubo tratada con barnizado electroforético altamente resistente a la corrosión, más protección IP68.
U0D0 — instálalo donde quepa
Sensibilidad U0D0: no exige tramos rectos de entrada ni de salida. En una fosa apretada, eso decide si el proyecto es viable o no.
Salida 4-20 mA
Se integra directo a PLC y SCADA existentes, además de M-Bus, RS485 y pulsos.
Sensor de presión opcional
Monitoreo de la presión del agua en el mismo punto de macromedición.
Cómo mide

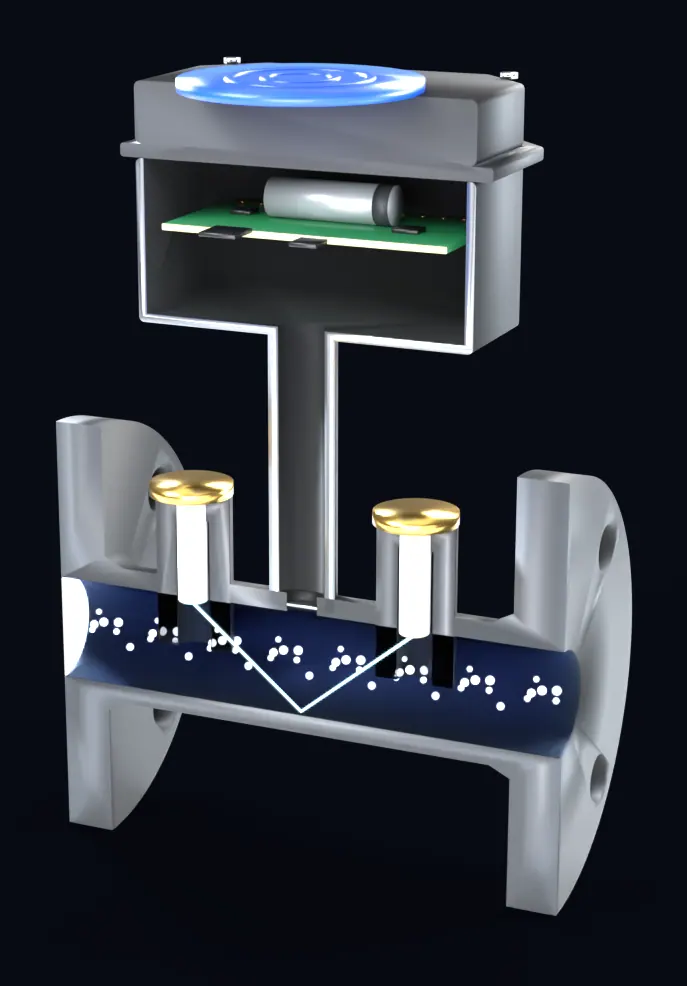

Un pulso en V que cruza todo el tubo
En diámetros grandes, el pulso de ultrasonido baja en diagonal, rebota en la pared del tubo y sube al otro transductor. A favor del agua llega antes; en contra, después. Esa diferencia, en todo el ancho del tubo, es la velocidad del agua.
Llave cerrada: los pulsos llegan juntos
Los dos transductores disparan a la vez. Con el agua quieta, el pulso que va a favor y el que va en contra tardan exactamente lo mismo: el medidor registra cero.
Agua corriendo: el pulso a favor gana
El agua empuja al pulso que viaja con ella y frena al que va en contra. Como el pulso cruza el tubo en diagonal, la diferencia de tiempos promedia la velocidad del agua en todo el diámetro; con el área del tubo, el medidor calcula el caudal.
Caudal mínimo: también lo ve
De noche, en una red o en un edificio, el agua apenas se mueve. El B39 VW-M mide desde su caudal mínimo Q₁, que depende del diámetro (consulta la tabla de variantes).
Agua de regreso: el otro pulso gana
Si el agua regresa hacia la red, ahora el pulso ámbar llega primero. Por la diferencia de tiempos, el medidor distingue en qué sentido corre el agua.
Caudal 0 m³/h

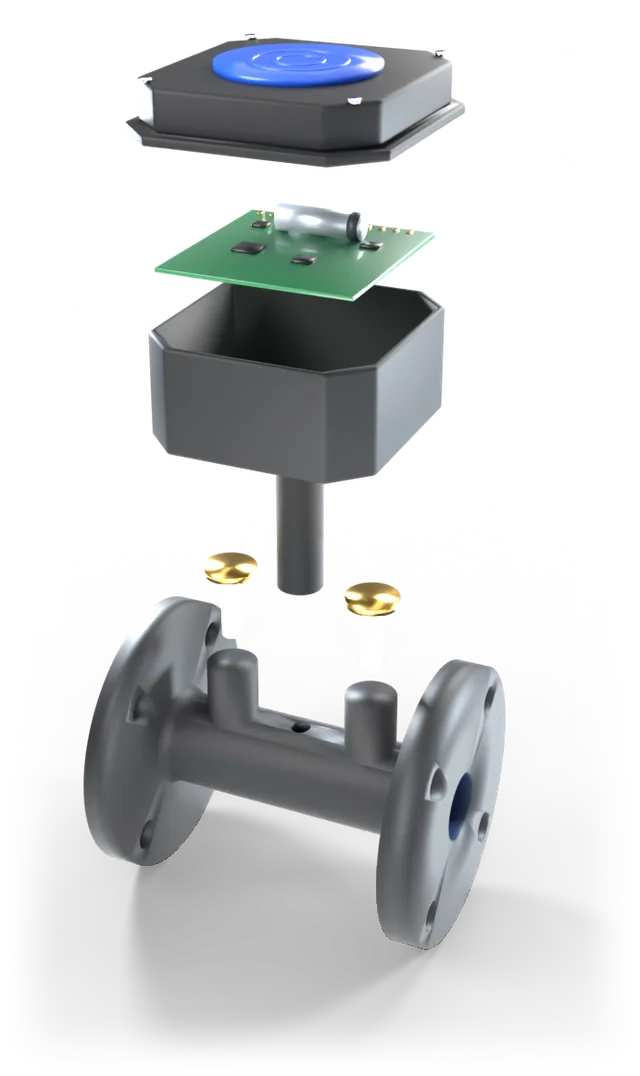

Qué hay por dentro
Hierro, aluminio y ultrasonido
Baja para desarmarlo.
Ilustración con fines explicativos
Especificaciones
Todo el dato, sin recortes
Publicamos la tabla completa del datasheet, incluidas las notas incómodas. Un proveedor que esconde especificaciones te está diciendo algo.
Variantes por diámetro nominal
| Modelo | DN (mm) | Q₃ (m³/h) | Q₂ (m³/h) | Q₁ (m³/h) | Ø brida (mm) | Longitud (mm) | Tornillos |
|---|---|---|---|---|---|---|---|
| DN50 | 50 | 25 | 0.08 | 0.05 | 165 | 200 | 4×M16 |
| DN65 | 65 | 40 | 0.128 | 0.08 | 185 | 200 | 4×M16 |
| DN80 | 80 | 63 | 0.2016 | 0.126 | 200 | 225 | 8×M16 |
| DN100 | 100 | 100 | 0.32 | 0.2 | 220 | 250 | 8×M16 |
| DN125 | 125 | 160 | 0.512 | 0.32 | 250 | 250 | 8×M16 |
| DN150 | 150 | 250 | 0.8 | 0.5 | 280 | 300 | 8×M20 |
| DN200 | 200 | 400 | 1.28 | 0.8 | 335 | 345 | 12×M20 |
| DN250 | 250 | 630 | 2.016 | 1.26 | 405 | 445 | 12×M24 |
| DN300 | 300 | 1000 | 3.2 | 2 | 460 | 500 | 12×M24 |
| DN400 | 400 | 1600 | 5.12 | 3.2 | 580 | 600 | 16×M27 |
| DN450 | 450 | 2500 | 8 | 5 | 640 | 600 | 20×M30 |
| DN500 | 500 | 2500 | 8 | 5 | 715 | 600 | 20×M33 |
| DN600 | 600 | 4000 | 40 | 25 | 840 | 600 | 20×M36 |
| DN700 | 700 | 6300 | 63 | 39.375 | 910 | 600 | 24×M36 |
| DN800 | 800 | 10000 | 100 | 62.5 | 1025 | 800 | 24×M39 |
| DN900 | 900 | 16000 | 160 | 100 | 1125 | 800 | 28×M39 |
Q₁ corresponde a R500 hasta DN500. De DN600 a DN900 la relación Q₃/Q₁ del datasheet es R160.
Características generales
| Temperatura del medio | 0.1 °C … 50/70 °C (T50 / T70) |
|---|---|
| Temperatura ambiente | 5 – 55 °C |
| Temperatura de almacenamiento | -20 – 60 °C |
| Materiales | Hierro fundido con barnizado electroforético |
| Clase metrológica | Clase 2 — R250 / R400 / R500 |
| Presión máxima de operación | 1.6 MPa |
| Pérdida de presión | ΔP ≤ 63 kPa |
| Etapa de presión | PN16 |
| Clase de protección | IP68 |
| Batería | Vida útil de 10 a 16 años |
| Almacenamiento de datos | 24/120 registros: diario / semanal / mensual |
| Requisitos ambientales | E1, M1, B |
| Instalación | U0D0 |
| Interfaz local | Puerto óptico |
| Pantalla | LCD 9 dígitos — L / m³ / Gal (opcional) |
EN 14154 ISO 4064 OIML R49 MID NSF UV
El producto

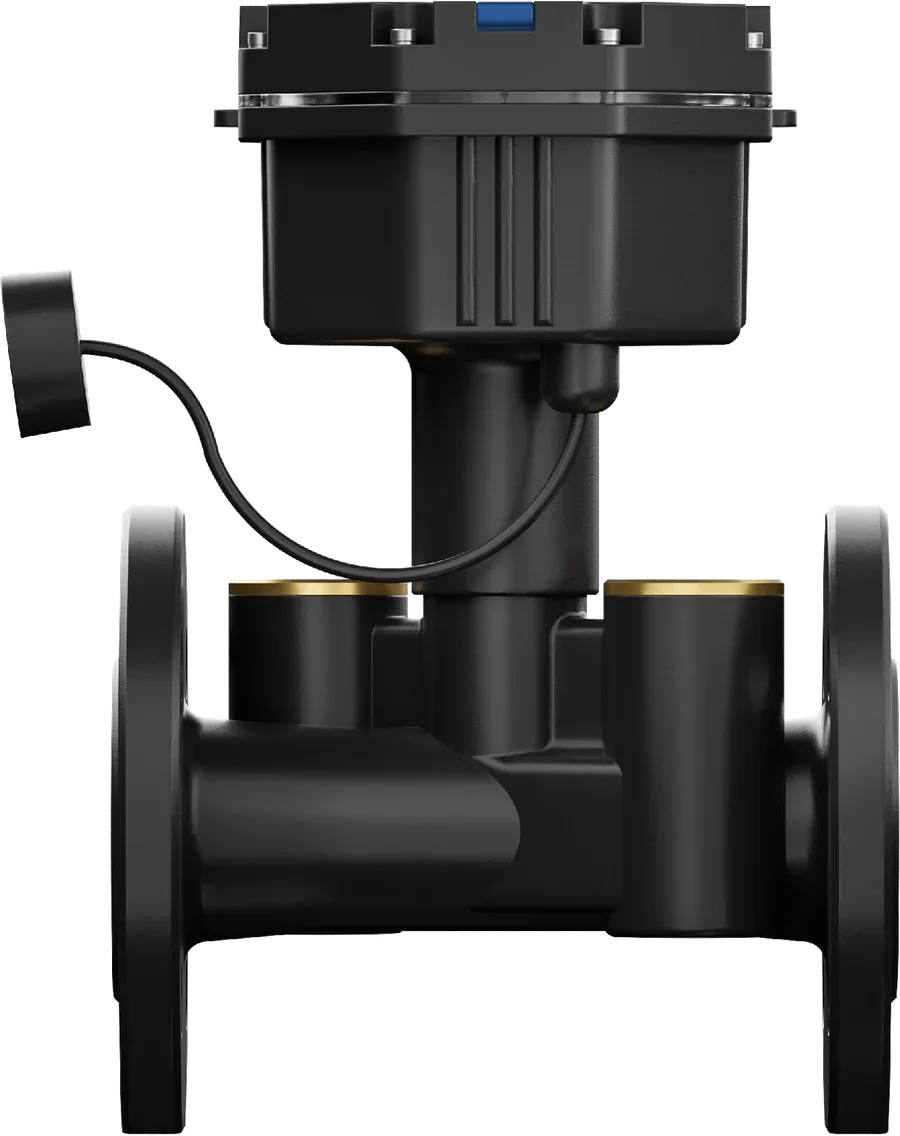

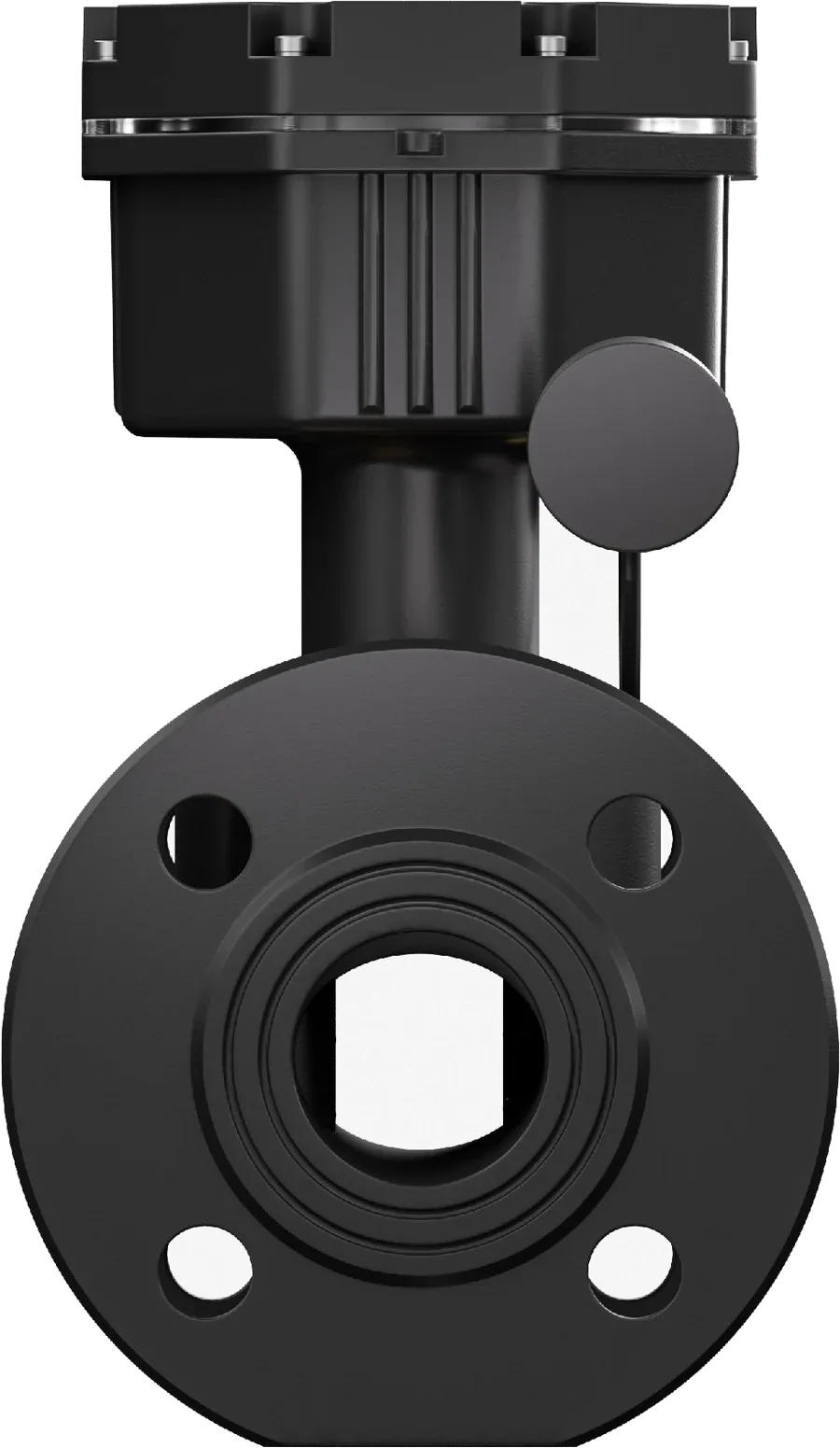

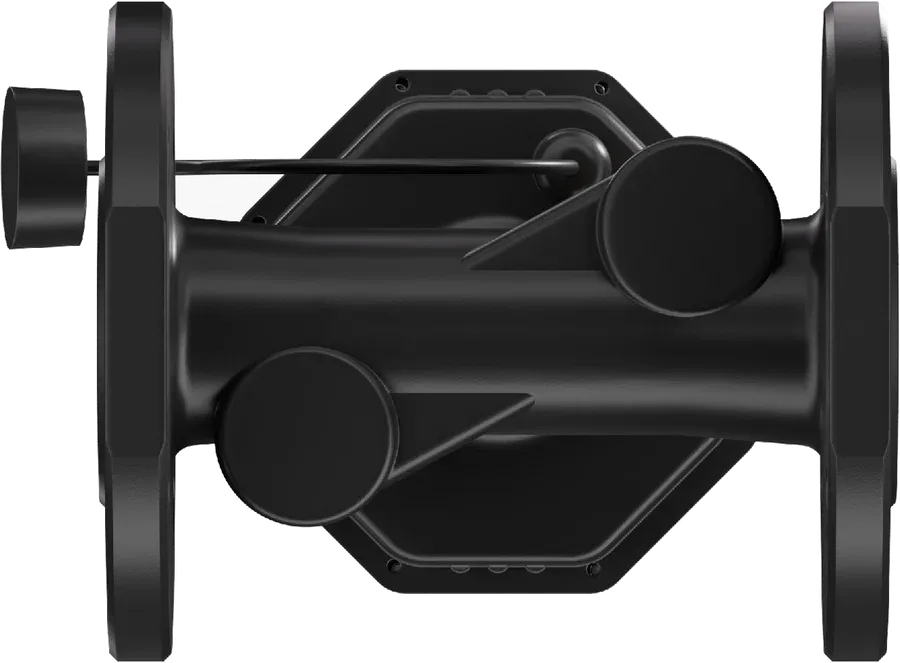

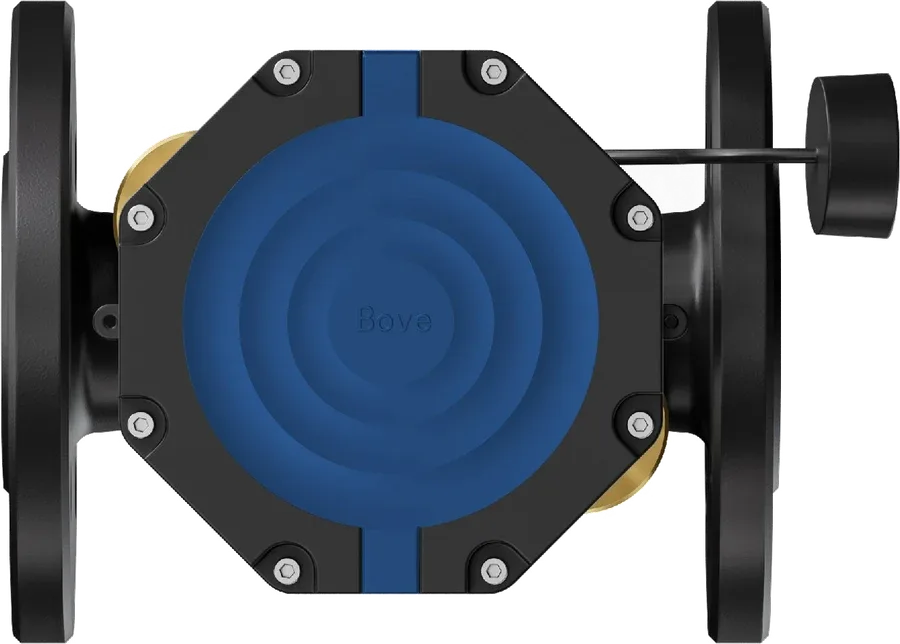

B39 VW-M de cerca
