CJ-Intellia Par PT1000 de platino
Un par de resistores de platino PT1000 mide la diferencia de temperatura entre ida y retorno. Rango de 4 °C a 95 °C con ΔT de 3 K a 65 K.
Medidor de calor DN15 – DN40 Bove Technology
B12 VI-B
Cobra energía térmica, no metros cúbicos.
Mide la energía térmica realmente consumida en sistemas de calefacción o agua caliente, para repartir el costo por consumo real en vez de prorratearlo por metro cuadrado.
Hoja de datos oficial en español, sin formulario. Descárgala y compárala con lo que te esté ofreciendo alguien más.
36 meses de histórico
PT1000 sensores de temperatura un par de resistores de platino PT1000
95 °C temperatura máxima rango de 4 °C a 95 °C, ΔT de 3 K a 65 K
16 años de batería
Qué es
Medidor ultrasónico de calor
Medidor de calor ultrasónico con alta durabilidad y excelente resistencia a la corrosión. Mediciones precisas de energía térmica, fácil de instalar y de mantener, con opción de instalación separada entre el cuerpo del medidor y el tramo de tubería.
Comunicación disponible
M-Bus RS485 Pulse LoRaWAN
Dónde se usa
- Calefacción central en edificios y conjuntos residenciales
- Reparto de costos de climatización por consumo real
- Agua caliente sanitaria centralizada
- Procesos industriales con recuperación de calor
Por qué este y no otro
Lo que distingue al B12 VI-B
Instalación separada
El cuerpo del medidor y el tramo de tubería se instalan por separado, con distancia personalizable. Resuelve cuartos de máquinas donde no cabe el equipo completo.
36 meses de histórico
Energía térmica acumulada, volumen, horas de funcionamiento y más. Tres años de evidencia para cualquier reclamación de facturación.
Sin piezas móviles
Secciones de tubo de latón, diseño robusto y operación sin mantenimiento incluso en ambientes severos. Resiste impactos e incluso ser atropellado por vehículos.
kWh, MWh o GJ
LCD de 8 dígitos con retroiluminación. Acumulado de 0.1 kWh a 9 999 999.9 kWh.
M-Bus, RS485, pulsos y LoRaWAN
Comunicación cableada e inalámbrica para adaptarse a distintos entornos de instalación.

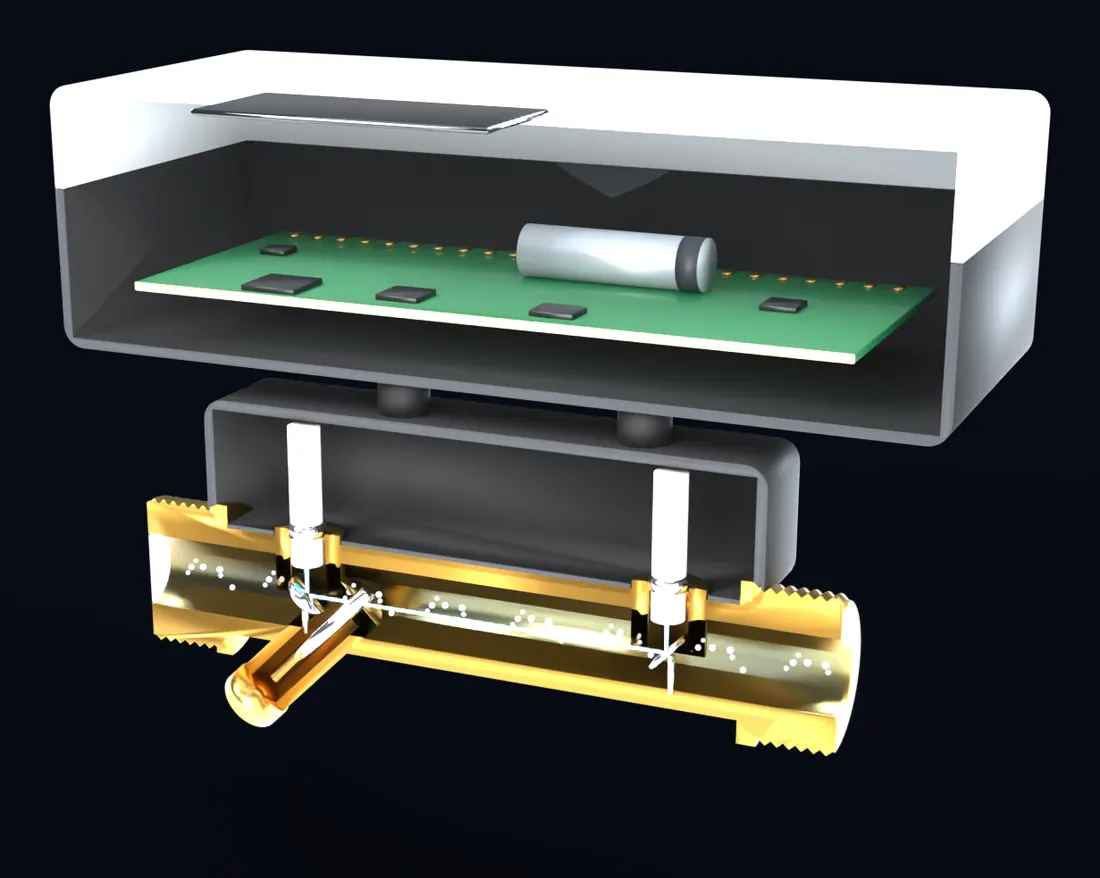

Cómo mide
Caudal por ultrasonido, calor por temperatura
Dos transductores se disparan pulsos de ultrasonido a favor y en contra del agua: la diferencia de tiempos da el caudal. Un par de sensores PT1000 mide la diferencia de temperatura entre ida y retorno. Caudal por diferencia de temperatura: energía térmica.
Llave cerrada: los pulsos llegan juntos
Los dos transductores disparan a la vez. Con el agua quieta, el pulso que va a favor y el que va en contra tardan exactamente lo mismo: el medidor registra cero.
Agua corriendo: el pulso a favor gana
El agua caliente empuja al pulso que viaja con ella y frena al que va en contra. La diferencia de tiempos da el caudal; con la diferencia de temperatura del par PT1000, el cabezal calcula la energía en kWh, MWh o GJ.
Poco consumo: la diferencia se achica
Con poca demanda de calor el agua apenas se mueve y los pulsos llegan casi juntos. Sin piezas móviles que venzan, el medidor sigue registrando.
Caudal 0 m³/h

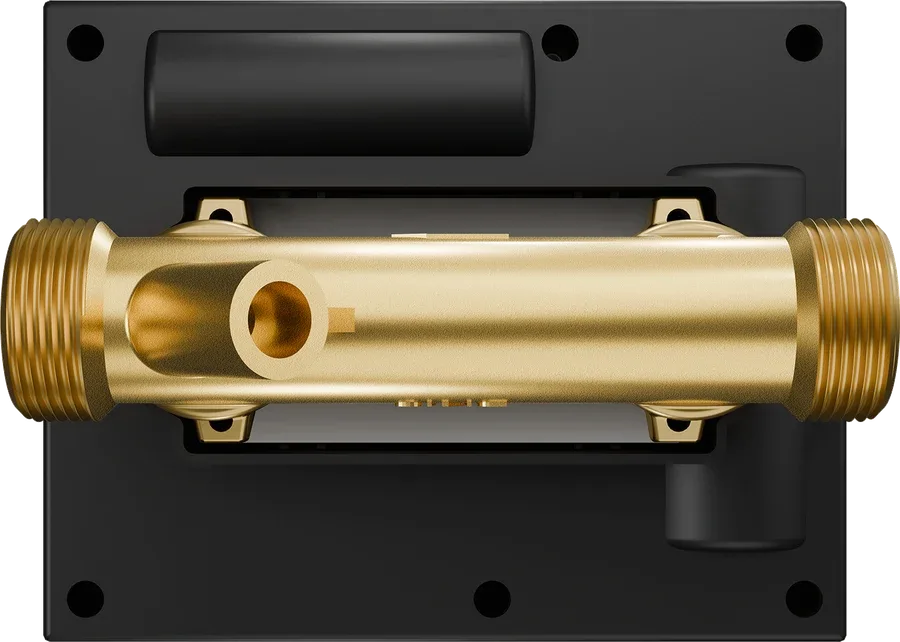

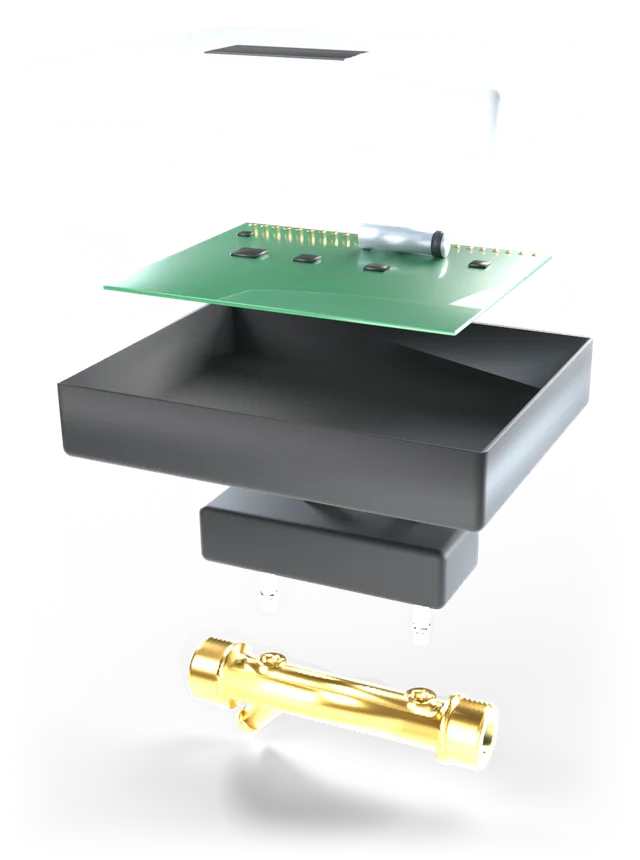

Qué hay por dentro
El cabezal calcula, el tubo mide
Baja para desarmarlo.
Ilustración con fines explicativos
Especificaciones
Todo el dato, sin recortes
Publicamos la tabla completa del datasheet, incluidas las notas incómodas. Un proveedor que esconde especificaciones te está diciendo algo.
Variantes por diámetro
| Parámetro | B12 VI-B-15 | B12 VI-B-20 | B12 VI-B-25 | B12 VI-B-32 | B12 VI-B-40 |
|---|---|---|---|---|---|
| Diámetro de tubo | DN15 | DN20 | DN25 | DN32 | DN40 |
| Caudal mínimo qi (m³/h) | 0.02 | 0.05 | 0.07 | 0.12 | 0.2 |
| Caudal permanente qp (m³/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
| Caudal máximo (m³/h) | 3 | 5 | 7 | 12 | 20 |
| Caudal de sobrecarga (m³/h) | 4.5 | 6.5 | 10 | 18 | 24 |
| Conexión | G¾" | G1" | G1¼" | G1½" | G2" |
| Longitud (mm) | 110 | 130 | 160 | 180 | 200 |
| Ancho (mm) | 96 | 105 | 114 | 120 | 130 |
Características generales
| Rango de temperatura | 4 °C – 95 °C · ΔT: 3 K – 65 K |
|---|---|
| Sensor de temperatura | Un par de resistores de platino PT1000 |
| Temperatura de funcionamiento | -30 °C – 55 °C |
| Clase metrológica | Clase 2 (EN 1434) |
| Presión máxima de operación | 1.6 MPa |
| Pérdida de presión | ΔP < 25 kPa a qp |
| Etapa de presión | PN16 |
| Clase de protección | IP65 |
| Batería | Vida útil de 10 a 16 años |
| Almacenamiento de datos | 36 meses de histórico: energía térmica acumulada, volumen y horas de funcionamiento |
| Instalación | Horizontal o vertical |
| Pantalla | LCD 8 dígitos retroiluminado — kWh / MWh / GJ (opcional) |
| Acumulado | 0.1 kWh – 9 999 999.9 kWh |
EN 1434 OIML R75 CE
El producto

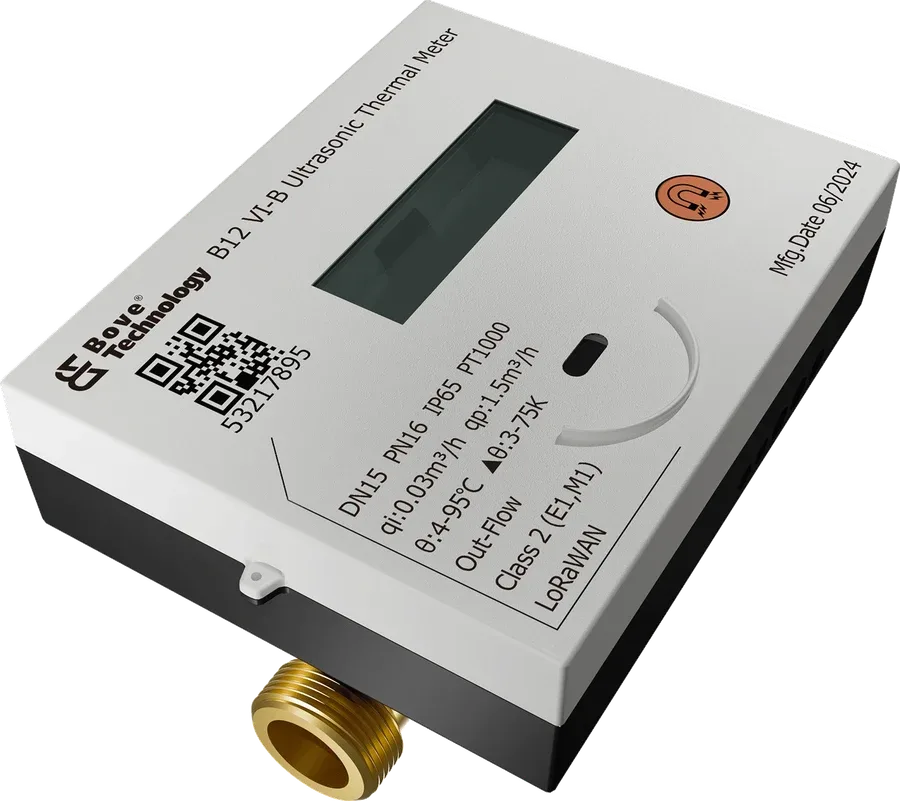

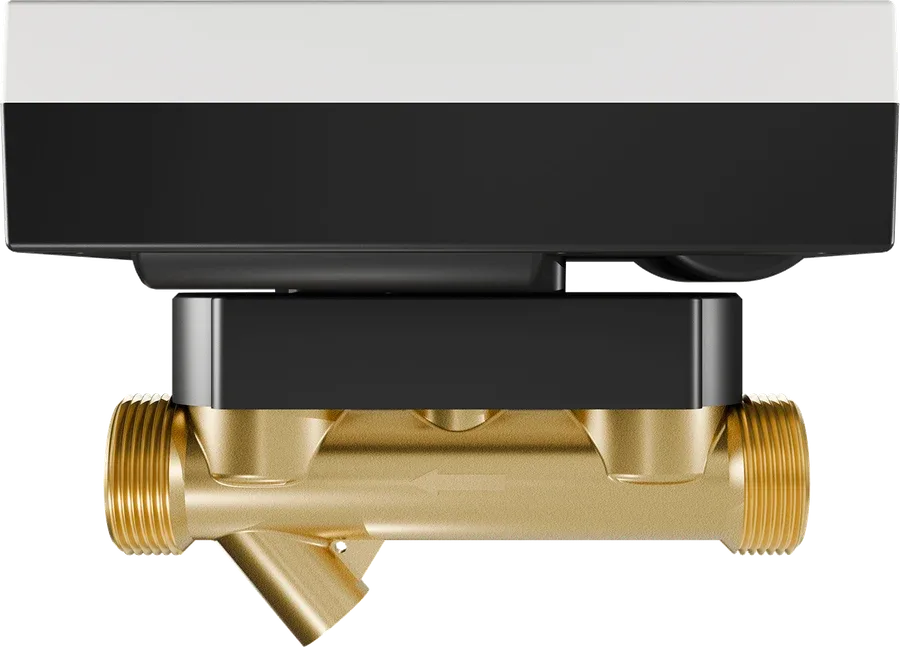

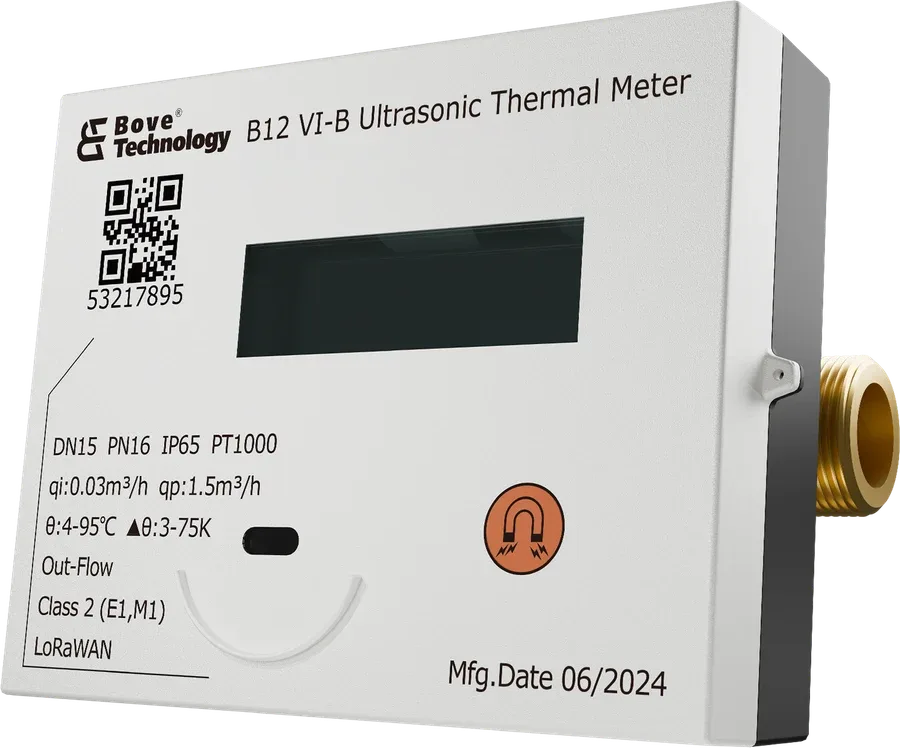

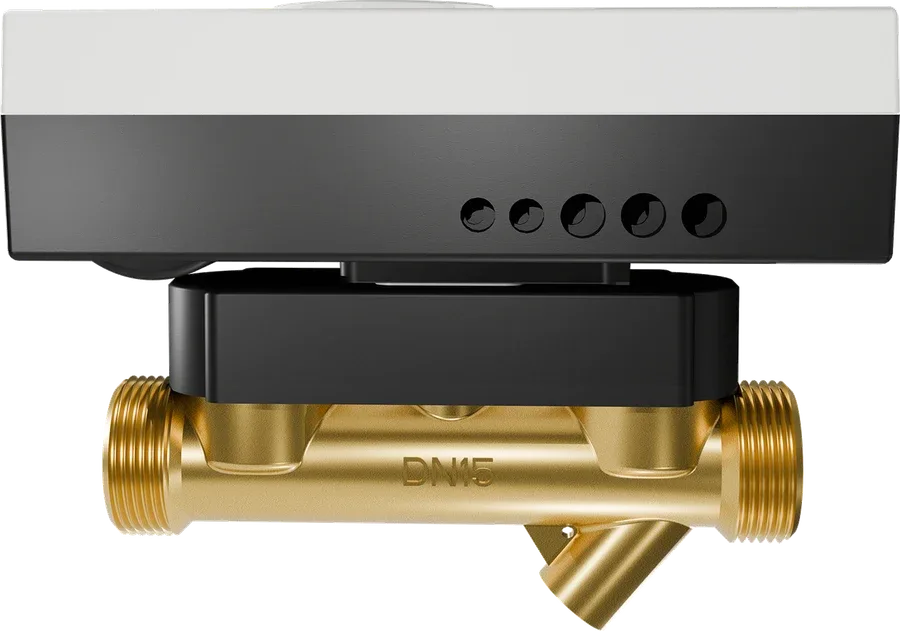

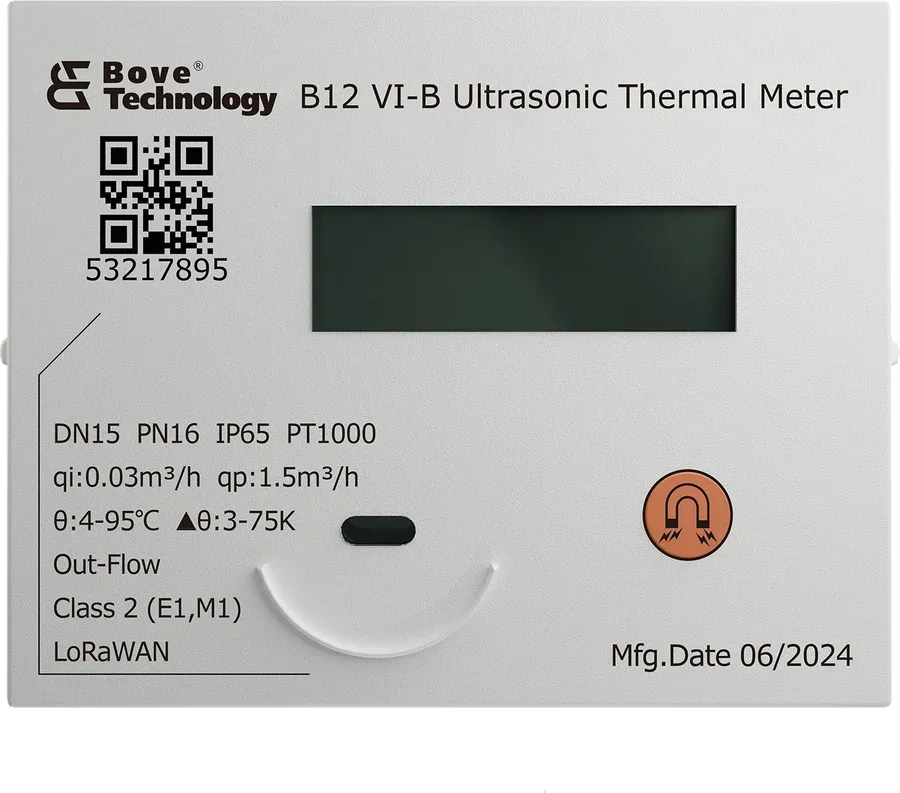

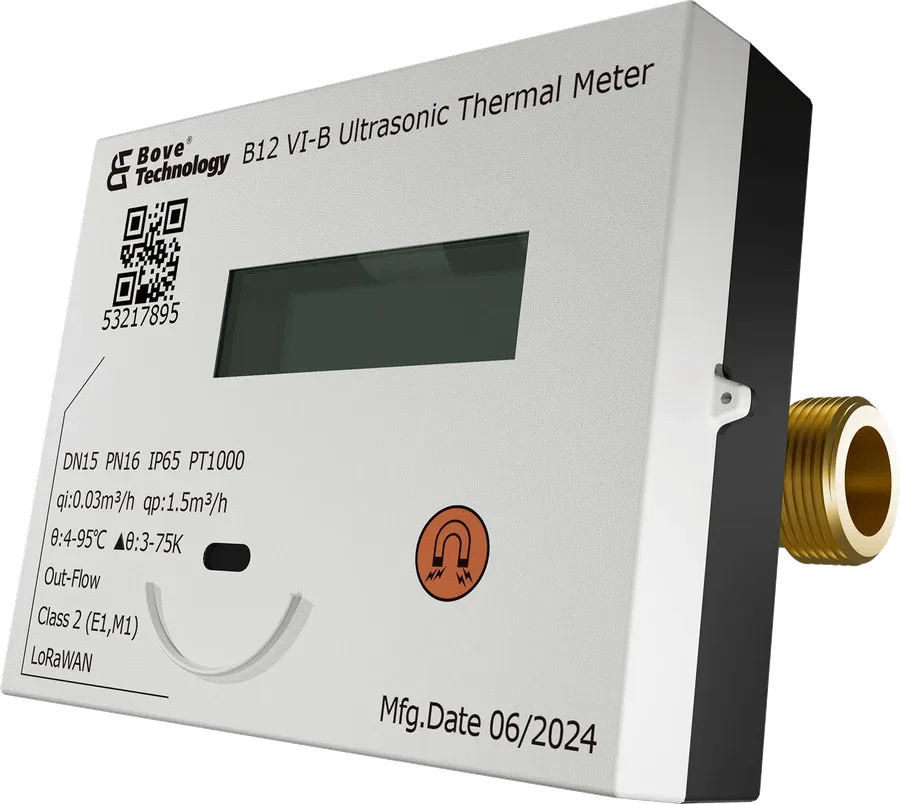

B12 VI-B de cerca
Se complementa con
Lo que suele ir en el mismo proyecto
Medidor de agua
Medidor ultrasónico de agua
BECO Y
Clase R800 en un cuerpo compuesto libre de plomo.
DN15 – DN20 Ver ficha
Infraestructura LoRaWAN
Gateway LoRaWAN de interior
Walrus-ID
Una torre de departamentos, un solo gateway.
470 / 868 / 915 MHz Ver ficha
Herramienta de campo
Unidad portátil de lectura LoRaWAN
Jurgen-K HHU
4 000 medidores leídos en un día, desde el celular.
Lectura walk-by / drive-by Ver ficha
Software de CJ-Intellia
Para leer y cobrar lo que mide
Fuera de México
¿Estás en otro país de Latinoamérica?
También atendemos consultas desde Latinoamérica. La disponibilidad, los tiempos y la forma de entrega dependen de cada país: cuéntanos dónde estás y te decimos si podemos surtirte. Cotización sujeta a disponibilidad en tu país.
¿El B12 VI-B es el que necesitas?
Cuéntanos el proyecto y te decimos si este es el modelo correcto — aunque la respuesta sea que no. La asesoría técnica no tiene costo ni compromiso.
