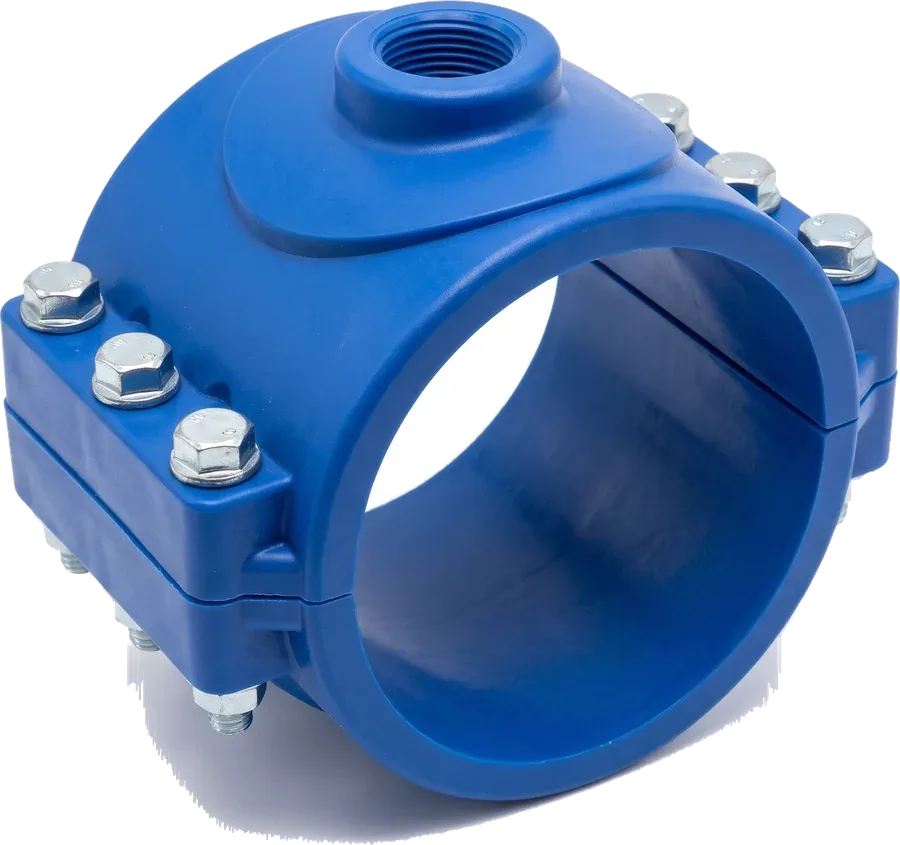

CJ-Intellia Abrazadera de inserción y toma en carga para agua potable
Dos mitades. Seis tornillos. Derivación hermética a 16 bar sin soldadura ni pegamento.
Una abrazadera de polipropileno de alto impacto diseñada para derivar la toma domiciliaria directamente desde la tubería principal de la red, asegurando estanqueidad absoluta bajo tierra con empaque O-ring de NBR y apriete uniforme mediante 6 tornillos de acero tropicalizado.
Lo que pasa hoy
Conexiones deficientes en la red principal causan fugas subterráneas
- Las conexiones soldadas o pegadas con solventes en zanja fallan ante la humedad, asentamientos del terreno o sobrepresiones.
- Abrazaderas metálicas convencionales o de fierro fundido sufren corrosión galvánica y picaduras bajo tierra por suelos agresivos.
- Collarines con tornillería de baja calidad se oxidan rápidamente, perdiendo el torque de apriete y provocando fugas ocultas no contabilizadas.
- La perforación de la tubería principal sin un asiento elastomérico calibrado deforma la pared del tubo y genera filtraciones perimetrales.
Qué cambia
Derivación mecánica robusta y hermética en cada ramal
- 6 tornillos tropicalizados: apriete perimetral equilibrado que previene deformaciones en el tubo.
- Empaque O-ring NBR: estanqueidad absoluta a presiones de hasta 16 bar (PN 16).
- Polipropileno de alto impacto: 100% inmune a la corrosión de suelos húmedos y agresivos.
- Salida roscada 1/2" y 3/4": acople directo a coples PEAD, válvulas de corte o niples.
La instalación de abrazaderas y derivaciones en redes de agua se efectúa conforme a las especificaciones técnicas y reglamentos locales aplicables.
Qué hay por dentro
Desármala con el scroll

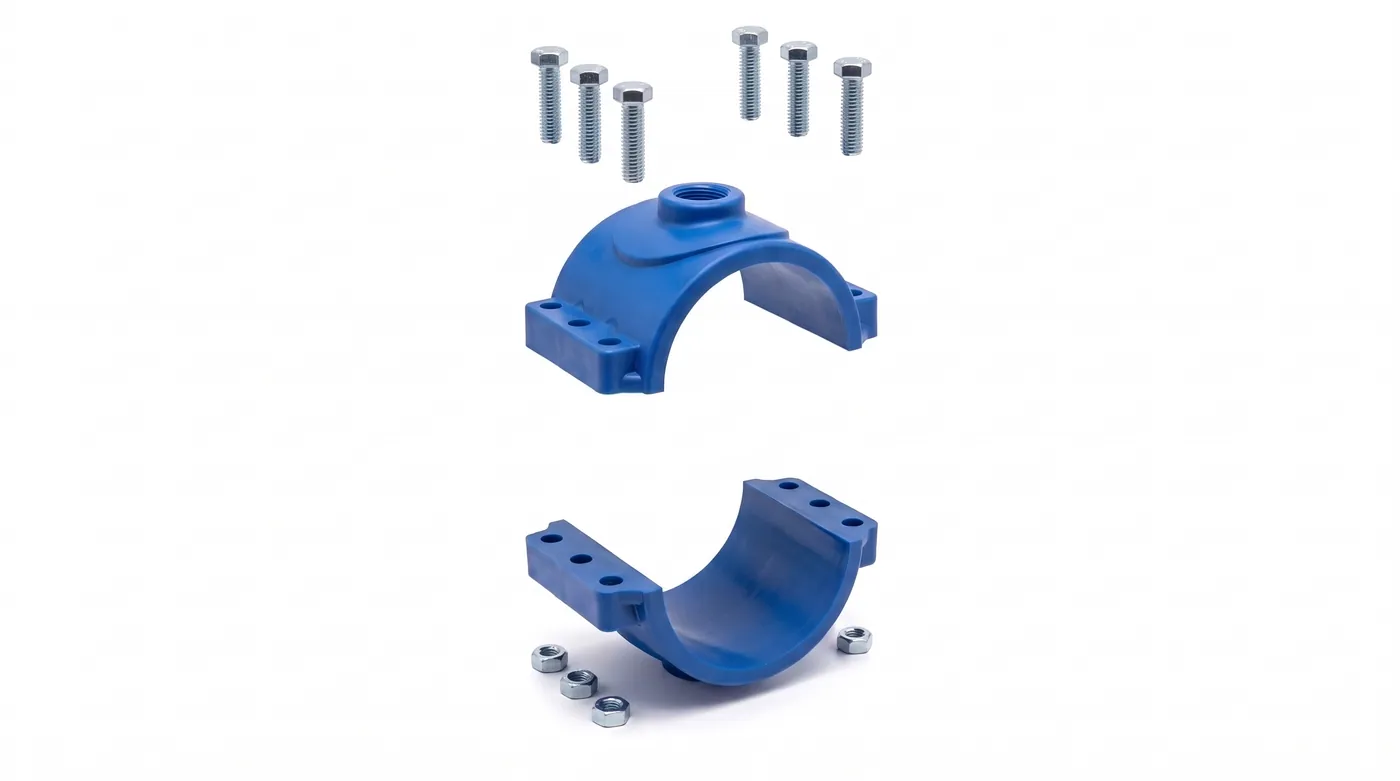

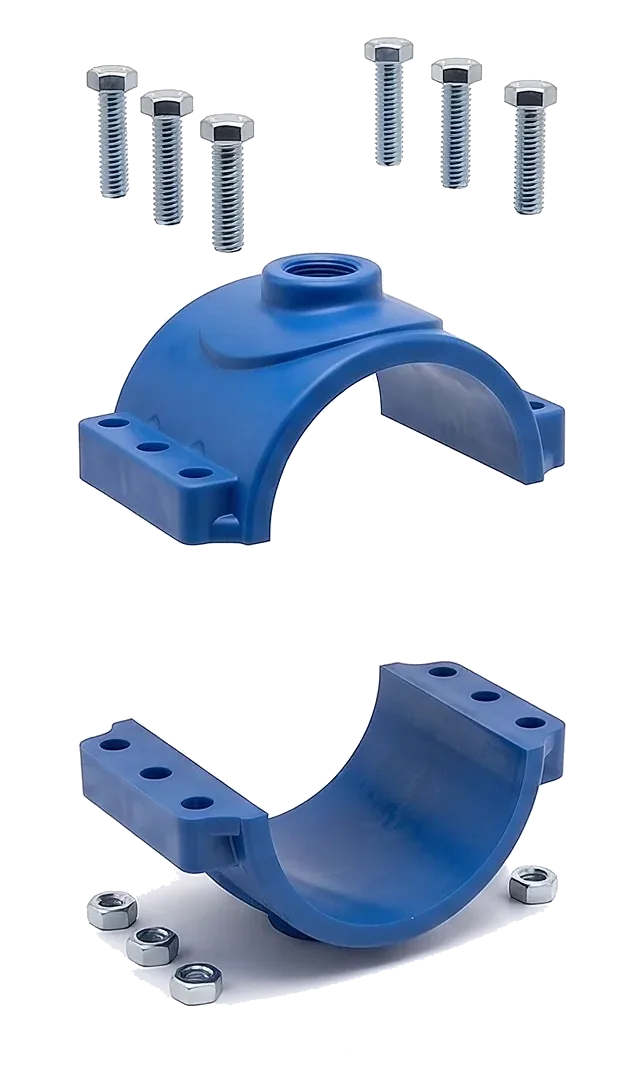

Desliza hacia abajo: las dos mitades, el empaque O-ring y los 6 tornillos tropicalizados se separan verticalmente.
Estanqueidad y cierre
Cuatro defensas para una derivación hermética y duradera
-

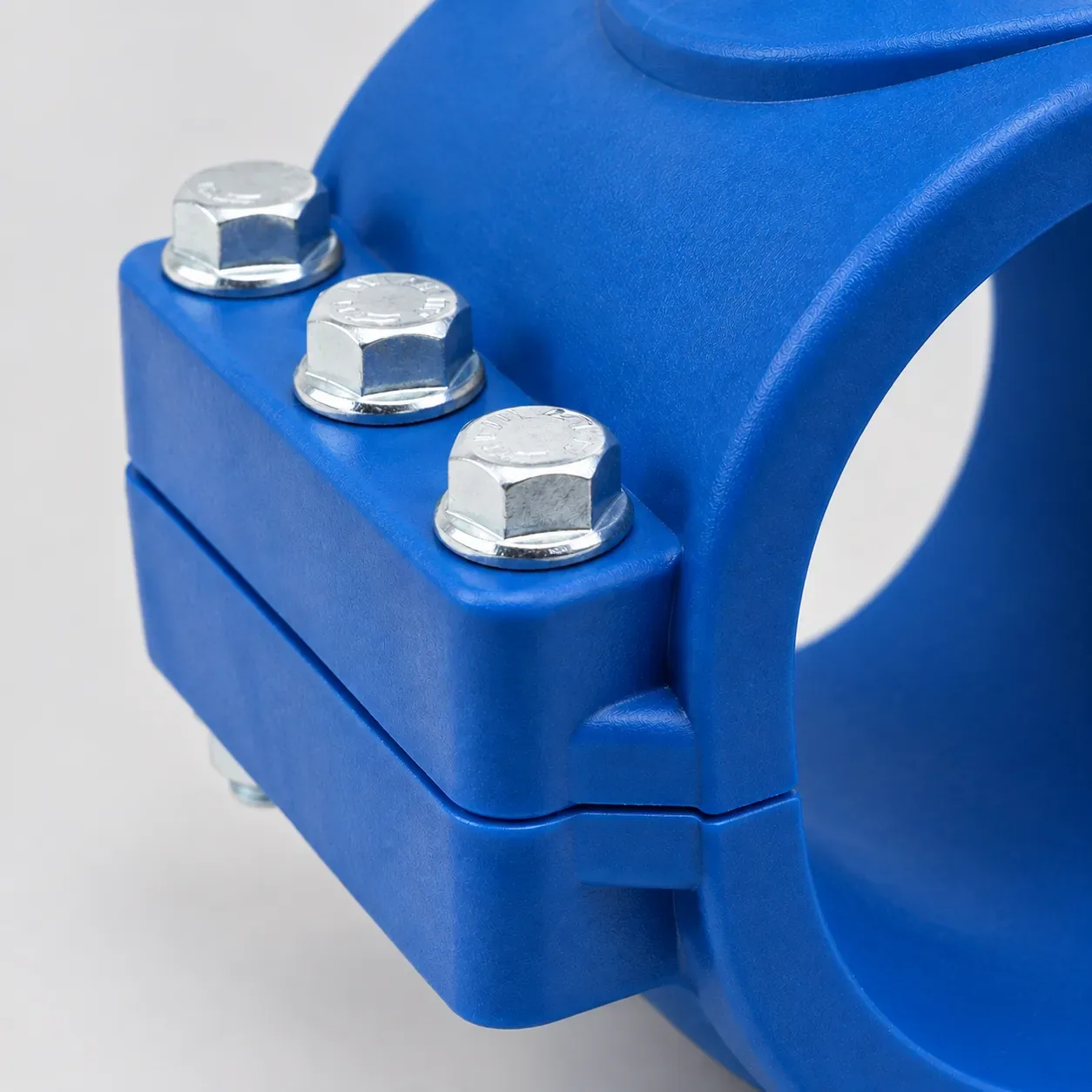

Estanqueidad por O-ring NBR
El empaque O-ring de nitrilo NBR queda confinado en su asiento perimetral, sellando herméticamente la perforación de la tubería contra presiones continuas de hasta 16 bar.
-
Bridas apernadas con 6 tornillos
Diseño de dos mitades con bridas laterales unidas por 6 tornillos de acero tropicalizado (3 por lado), garantizando una distribución de carga simétrica sin deformar la tubería.
-
Polipropileno de alto impacto PN 16
Cuerpo termoplástico de grado alimenticio inmune a la corrosión de suelos agresivos, salinidad y corrientes galvánicas subterráneas, apto de −15 °C a 100 °C.
-

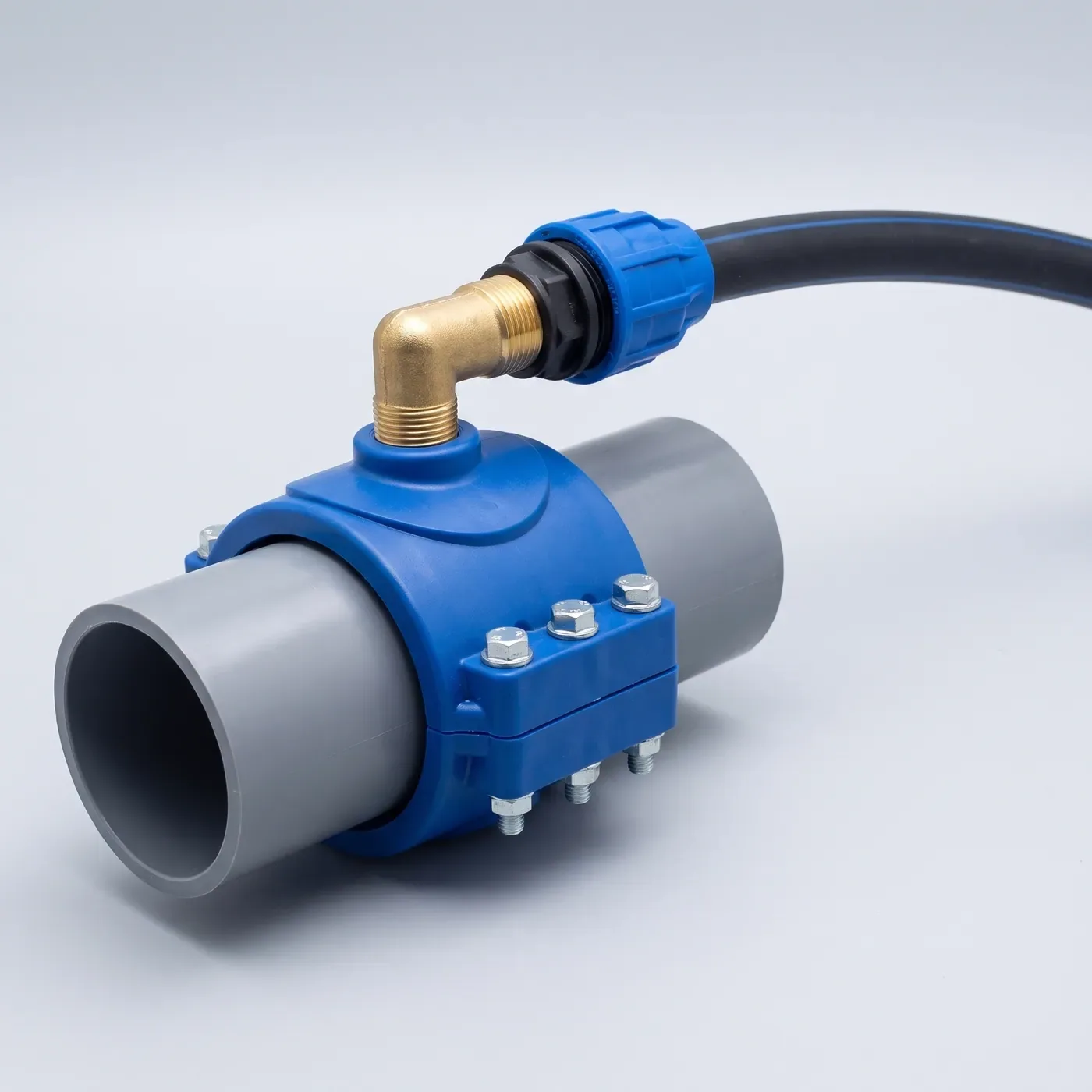

Derivación directa en red principal
Salida roscada hembra central que permite enlazar de inmediato niples, válvulas de corte o coples de compresión hacia el cuadro de medición domiciliario.
Dónde va
Instalación y derivación directa sobre red principal
Montaje sobre la tubería principal de PVC o PEAD en zanja, permitiendo acoplar de inmediato el ramal hacia la toma domiciliaria.
México y Latinoamérica
La misma abrazadera de toma, se llame como se llame en tu país
Collarín de derivación, collarín de toma, abrazadera de inserción, silleta de conexión o grapa de derivación. Si buscas conectar una toma desde la red principal con total estanqueidad a 16 bar, es ésta.
- Méxicoabrazadera de toma · abrazadera de inserción · silleta de tomaen la red principal de la toma domiciliaria
- Colombiacollarín de derivación · collarín de toma · abrazadera de derivaciónen la tubería matriz para acometida domiciliaria
- Perúcollarín de derivación · abrazadera de derivación · collarín de tomaen la red de distribución para la conexión domiciliaria
- Chilecollarín de arranque · collarín de toma · abrazadera de derivaciónen la matriz pública para arranque de agua potable
- Ecuador y Boliviacollarín de derivación · silleta de derivación · abrazadera de tomaen la tubería de red para acometida o conexión
- Centroamérica y el Caribesilleta de derivación · grapa de derivación · abrazadera de inserciónen la tubería principal para acometida y contador
- Argentina, Uruguay y Paraguaycollar de derivación · collar de toma · abrazadera de conexión domiciliariaen la cañería distribuidora para conexión de agua
El conjunto completo
Abrazadera de toma con tornillería y empaque
- Abrazadera de polipropileno de alto impacto azul (mitad superior e inferior)
- Salida roscada hembra central integrada (1/2" o 3/4" NPT)
- Empaque O-ring de NBR para asiento hermético
- Juego de 6 tornillos y tuercas de acero tropicalizado
Se instala directamente sobre la tubería principal de agua para dar salida al ramal hacia el cuadro de medición domiciliario.
Especificaciones
Ficha técnica
Los datos de la ficha del fabricante, sin adornos. Descárgala en PDF para compararla.
| Tipo de accesorio | Abrazadera de inserción / toma para derivación de tubería principal |
|---|---|
| Cuerpo y mitades | Polipropileno (PP) de alto impacto azul (2 mitades) |
| Salida de derivación | Roscada hembra central (1/2" NPT y 3/4" NPT) |
| Tornillería | 6 tornillos de acero tropicalizado y tuercas (3 por brida lateral) |
| Empaque de estanqueidad | O-ring de caucho nitrilo (NBR) |
| Diámetros nominales de red | 2 1/2" (75 mm) · 3" (90 mm) · 4" (110 mm) |
| Salidas disponibles | 1/2" NPT · 3/4" NPT |
| Presión nominal | PN 16 (16 bar ≈ 16.3 kg/cm² ≈ 232 psi a 20 °C) |
| Rango térmico de operación | −15 °C a 100 °C |
| Grado del material | Polipropileno de grado alimenticio, atóxico para agua potable |
| Montaje | Mecánico en frío mediante apriete de tornillos, sin pegamento ni termofusión |
Preguntas frecuentes
Lo que se pregunta antes de instalarlas
¿Para qué sirve la abrazadera de toma en una red de agua potable?
Es el accesorio mecánico que permite realizar una derivación hacia una toma domiciliaria o ramal secundario desde una tubería principal (matriz de PVC o polietileno) sin necesidad de cortar la línea ni utilizar soldadura o pegamentos. Abraza el tubo por el exterior y proporciona una salida roscada hembra estanca para conectar el ramal.
¿Qué ventajas tiene el polipropileno de alto impacto frente a las abrazaderas de fierro o bronce?
El polipropileno de alto impacto es químicamente inerte, lo que lo hace totalmente inmune a la corrosión de suelos salinos, húmedos o con presencia de corrientes galvánicas subterráneas. No sufre picaduras, no se incrusta y es ligero para transportar y maniobrar en zanja, garantizando una vida útil prolongada.
¿Cómo se garantiza la estanqueidad para evitar fugas subterráneas?
La mitad superior incorpora un asiento interior maquinado donde se aloja un empaque O-ring de caucho nitrilo (NBR) de alta resiliencia. Al apretar los 6 tornillos de manera cruzada y uniforme, el O-ring se comprime contra la superficie exterior del tubo, sellando de manera absoluta la perforación contra presiones de servicio de hasta 16 bar.
¿Por qué utiliza 6 tornillos en lugar de 2 o 4?
La configuración de 6 tornillos de acero tropicalizado (3 por cada lado) reparte la fuerza de apriete de forma simétrica a lo largo de toda la longitud del accesorio. Esto previene el aplastamiento o la ovalación de tuberías plásticas de pared delgada y asegura que el empaque mantenga una presión de sello constante en todo su perímetro.
¿Qué diámetros de tubería principal y salidas roscadas están disponibles?
Está disponible para tuberías principales de 2 1/2" (75 mm), 3" (90 mm) y 4" (110 mm), con salidas roscadas hembra centrales de 1/2" NPT y 3/4" NPT.
¿Qué presión de trabajo resiste?
Está clasificada como PN 16, lo que garantiza una presión máxima de trabajo continuo de 16 bar (aproximadamente 16.3 kg/cm² o 232 psi a 20 °C), soportando transitorios y golpes de ariete de la red urbana.
¿Venden fuera de México?
Sí. Surtimos proyectos en México y en 15 países de Latinoamérica. Cotizamos desde México en dólares (USD) con el envío hasta tu ciudad.
¿Cómo se le llama a este accesorio en otros países?
En Colombia, Perú, Ecuador y Bolivia se le conoce principalmente como collarín de derivación o collarín de toma; en Chile como collarín de arranque; en Argentina y el Cono Sur como collar de derivación; y en Centroamérica como silleta de derivación o grapa de conexión. Su función hidráulica es idéntica en toda la región.
